Ram 1500 2018 Manuel du propriétaire (in French)

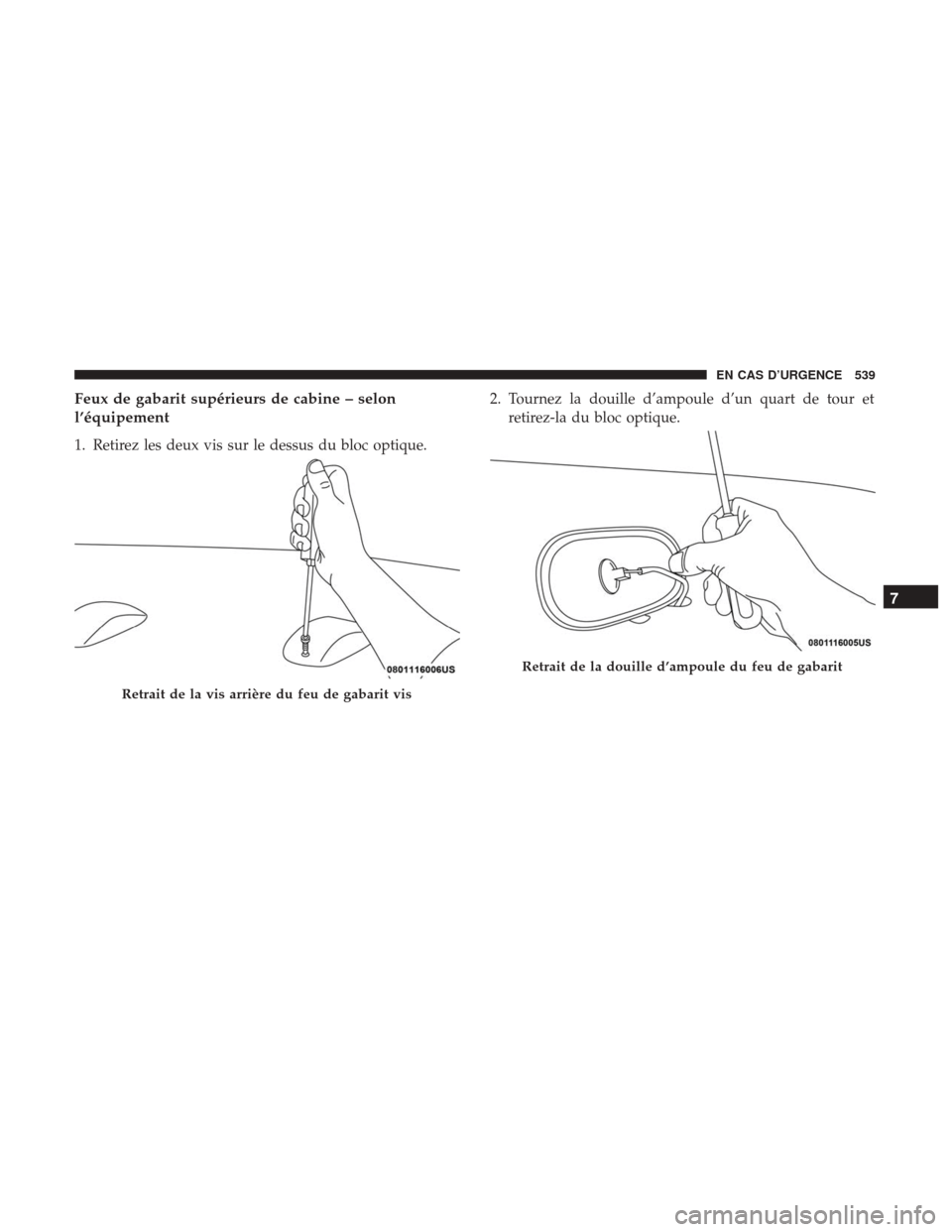

Feux de gabarit supérieurs de cabine – selon
l’équipement
1. Retirez les deux vis sur le dessus du bloc optique.2. Tournez la douille d’ampoule d’un quart de tour et
retirez-la du bloc optique.
Retrait de la vis arrière du feu de gabarit vis
Retrait de la douille d’ampoule du feu de gabarit
7
EN CAS D’URGENCE 539

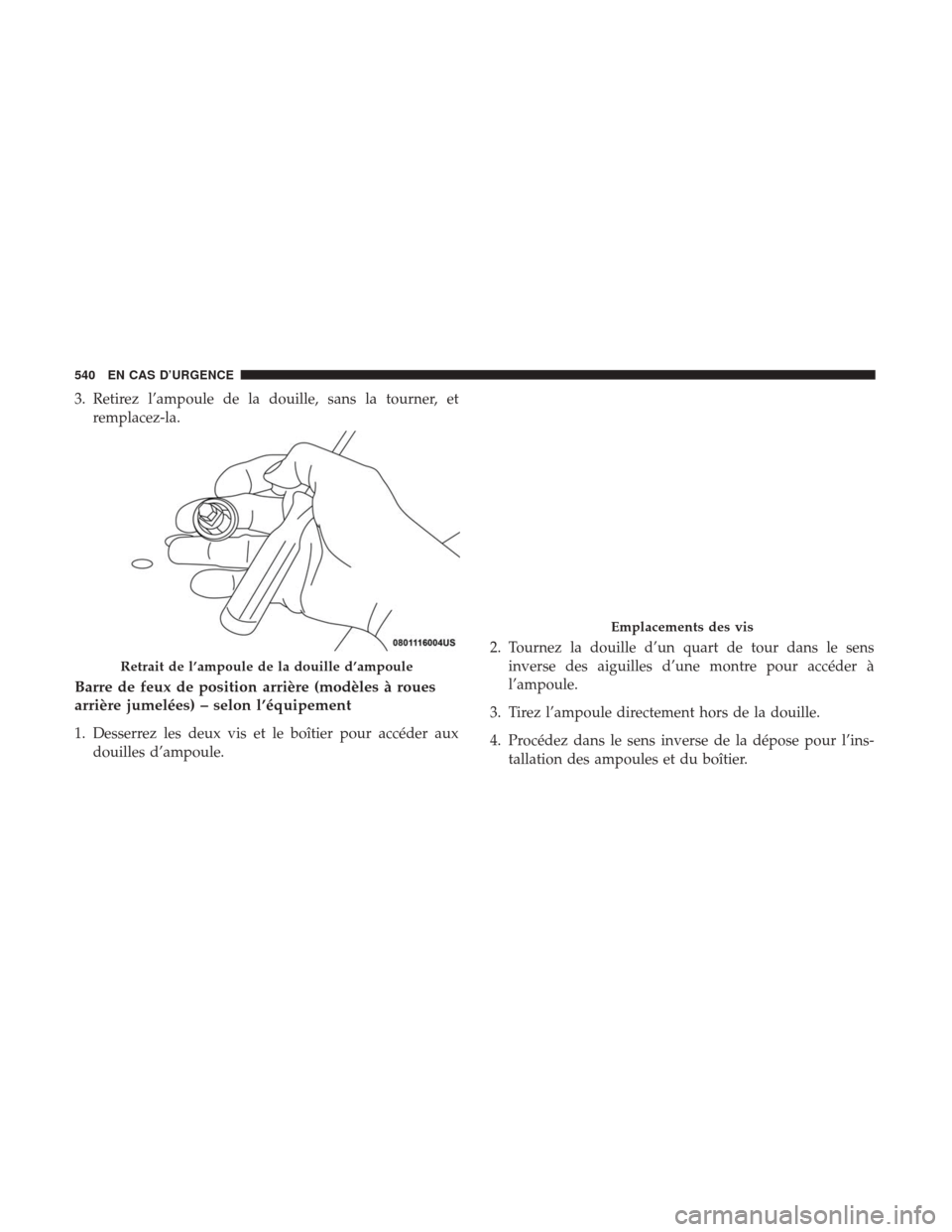

3. Retirez l’ampoule de la douille, sans la tourner, etremplacez-la.
Barre de feux de position arrière (modèles à roues
arrière jumelées) – selon l’équipement
1. Desserrez les deux vis et le boîtier pour accéder auxdouilles d’ampoule. 2. Tournez la douille d’un quart de tour dans le sens
inverse des aiguilles d’une montre pour accéder à
l’ampoule.
3. Tirez l’ampoule directement hors de la douille.
4. Procédez dans le sens inverse de la dépose pour l’ins- tallation des ampoules et du boîtier.
Retrait de l’ampoule de la douille d’ampoule
Emplacements des vis
540 EN CAS D’URGENCE

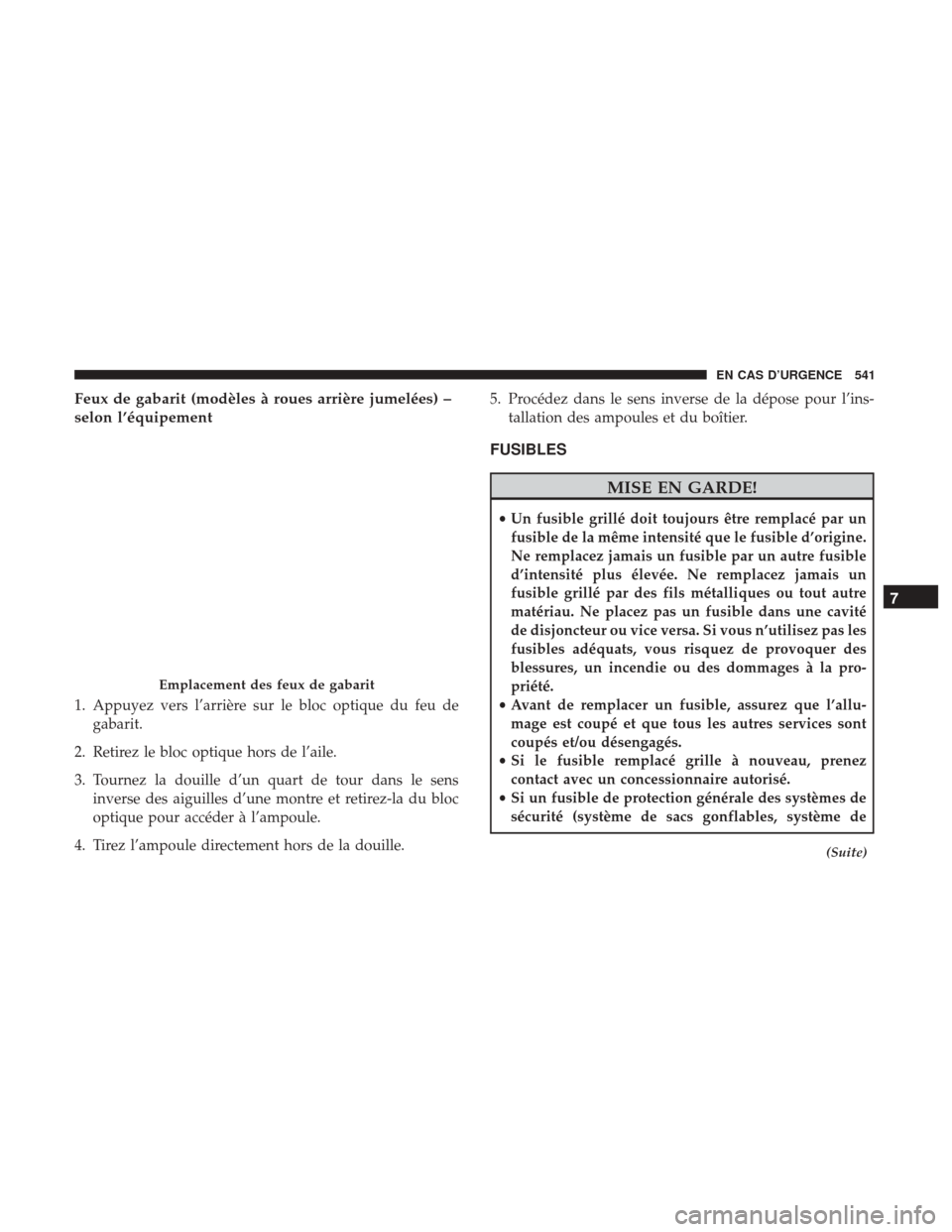

Feux de gabarit (modèles à roues arrière jumelées) –
selon l’équipement
1. Appuyez vers l’arrière sur le bloc optique du feu degabarit.
2. Retirez le bloc optique hors de l’aile.
3. Tournez la douille d’un quart de tour dans le sens inverse des aiguilles d’une montre et retirez-la du bloc
optique pour accéder à l’ampoule.
4. Tirez l’ampoule directement hors de la douille. 5. Procédez dans le sens inverse de la dépose pour l’ins-
tallation des ampoules et du boîtier.
FUSIBLES
MISE EN GARDE!
•Un fusible grillé doit toujours être remplacé par un
fusible de la même intensité que le fusible d’origine.
Ne remplacez jamais un fusible par un autre fusible
d’intensité plus élevée. Ne remplacez jamais un
fusible grillé par des fils métalliques ou tout autre
matériau. Ne placez pas un fusible dans une cavité
de disjoncteur ou vice versa. Si vous n’utilisez pas les
fusibles adéquats, vous risquez de provoquer des
blessures, un incendie ou des dommages à la pro-
priété.
• Avant de remplacer un fusible, assurez que l’allu-
mage est coupé et que tous les autres services sont
coupés et/ou désengagés.
• Si le fusible remplacé grille à nouveau, prenez
contact avec un concessionnaire autorisé.
• Si un fusible de protection générale des systèmes de
sécurité (système de sacs gonflables, système de
(Suite)
Emplacement des feux de gabarit
7
EN CAS D’URGENCE 541

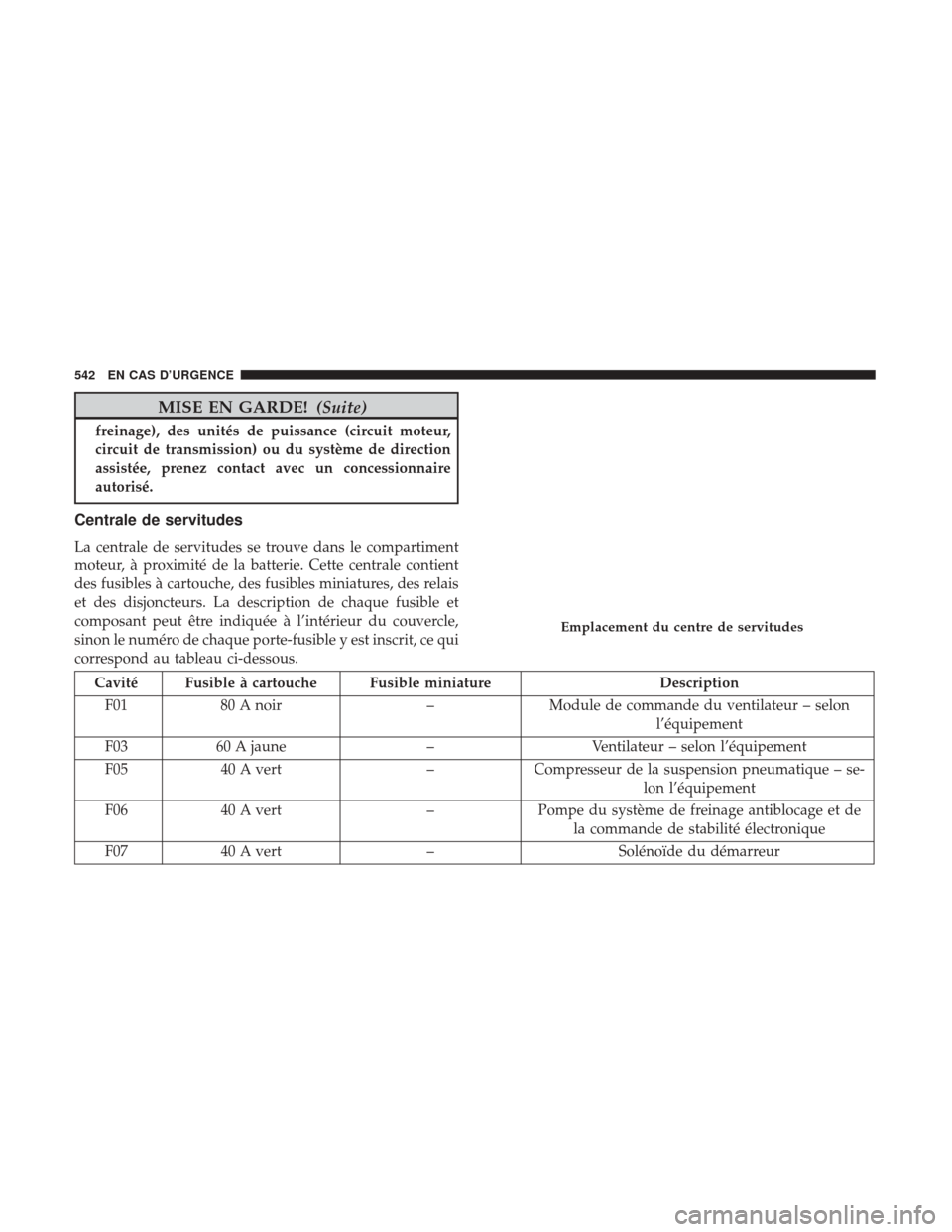

MISE EN GARDE!(Suite)
freinage), des unités de puissance (circuit moteur,
circuit de transmission) ou du système de direction
assistée, prenez contact avec un concessionnaire
autorisé.
Centrale de servitudes
La centrale de servitudes se trouve dans le compartiment
moteur, à proximité de la batterie. Cette centrale contient
des fusibles à cartouche, des fusibles miniatures, des relais
et des disjoncteurs. La description de chaque fusible et
composant peut être indiquée à l’intérieur du couvercle,
sinon le numéro de chaque porte-fusible y est inscrit, ce qui
correspond au tableau ci-dessous.
Cavité Fusible à cartouche Fusible miniature Description
F01 80 A noir –Module de commande du ventilateur – selon
l’équipement
F03 60 A jaune –Ventilateur – selon l’équipement
F05 40 A vert –Compresseur de la suspension pneumatique – se-
lon l’équipement
F06 40 A vert –Pompe du système de freinage antiblocage et de
la commande de stabilité électronique
F07 40 A vert –Solénoïde du démarreur
Emplacement du centre de servitudes
542 EN CAS D’URGENCE

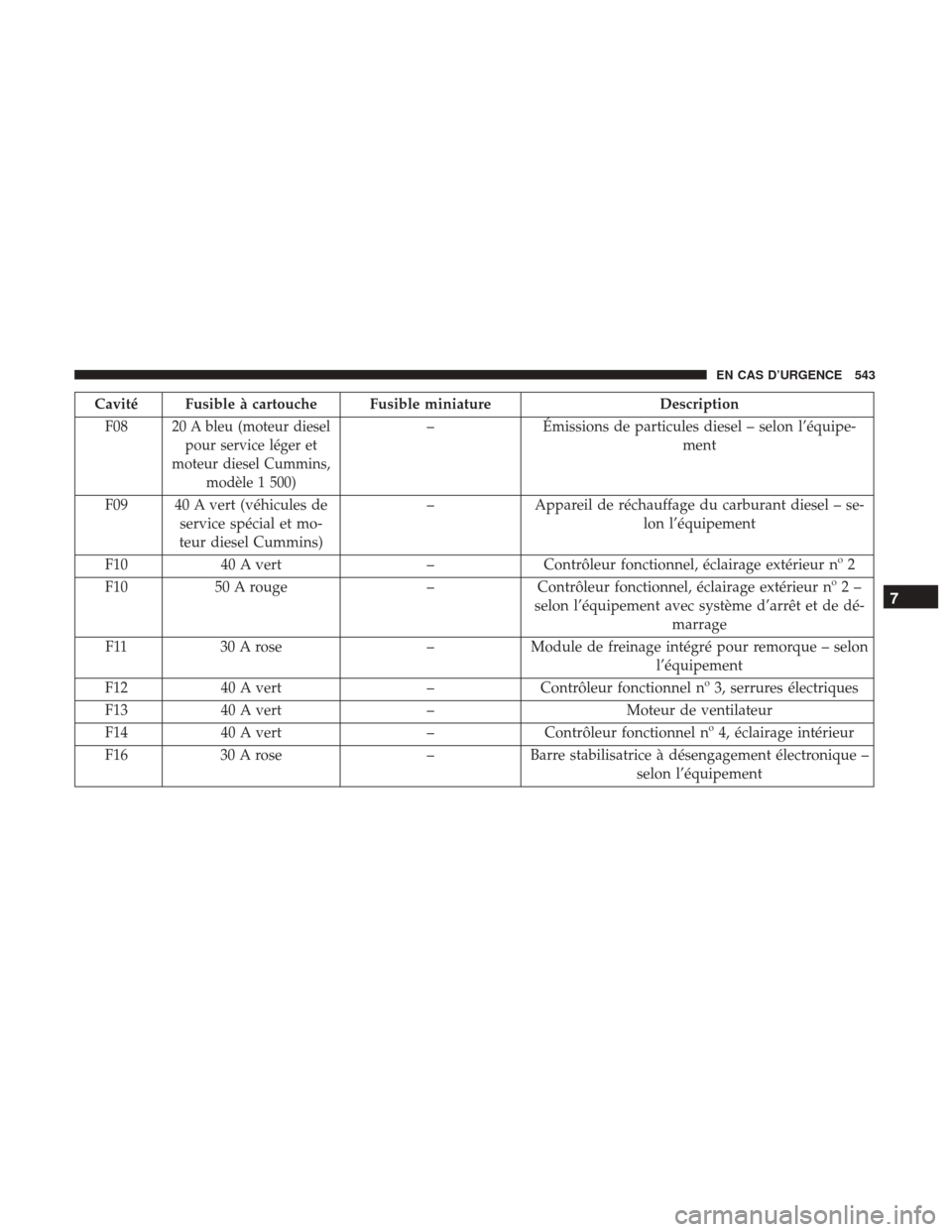

Cavité Fusible à cartouche Fusible miniatureDescription
F08
20 A bleu (moteur diesel pour service léger et
moteur diesel Cummins, modèle 1 500)– Émissions de particules diesel – selon l’équipe-
ment
F09 40 A vert (véhicules de service spécial et mo-
teur diesel Cummins) – Appareil de réchauffage du carburant diesel – se-
lon l’équipement
F10 40 A vert –Contrôleur fonctionnel, éclairage extérieur nº 2
F10 50 A rouge –Contrôleur fonctionnel, éclairage extérieur nº 2 –
selon l’équipement avec système d’arrêt et de dé- marrage
F11 30 A rose –Module de freinage intégré pour remorque – selon
l’équipement
F12 40 A vert –Contrôleur fonctionnel nº 3, serrures électriques
F13 40 A vert –Moteur de ventilateur
F14 40 A vert –Contrôleur fonctionnel nº 4, éclairage intérieur
F16 30 A rose –Barre stabilisatrice à désengagement électronique –
selon l’équipement
7
EN CAS D’URGENCE 543

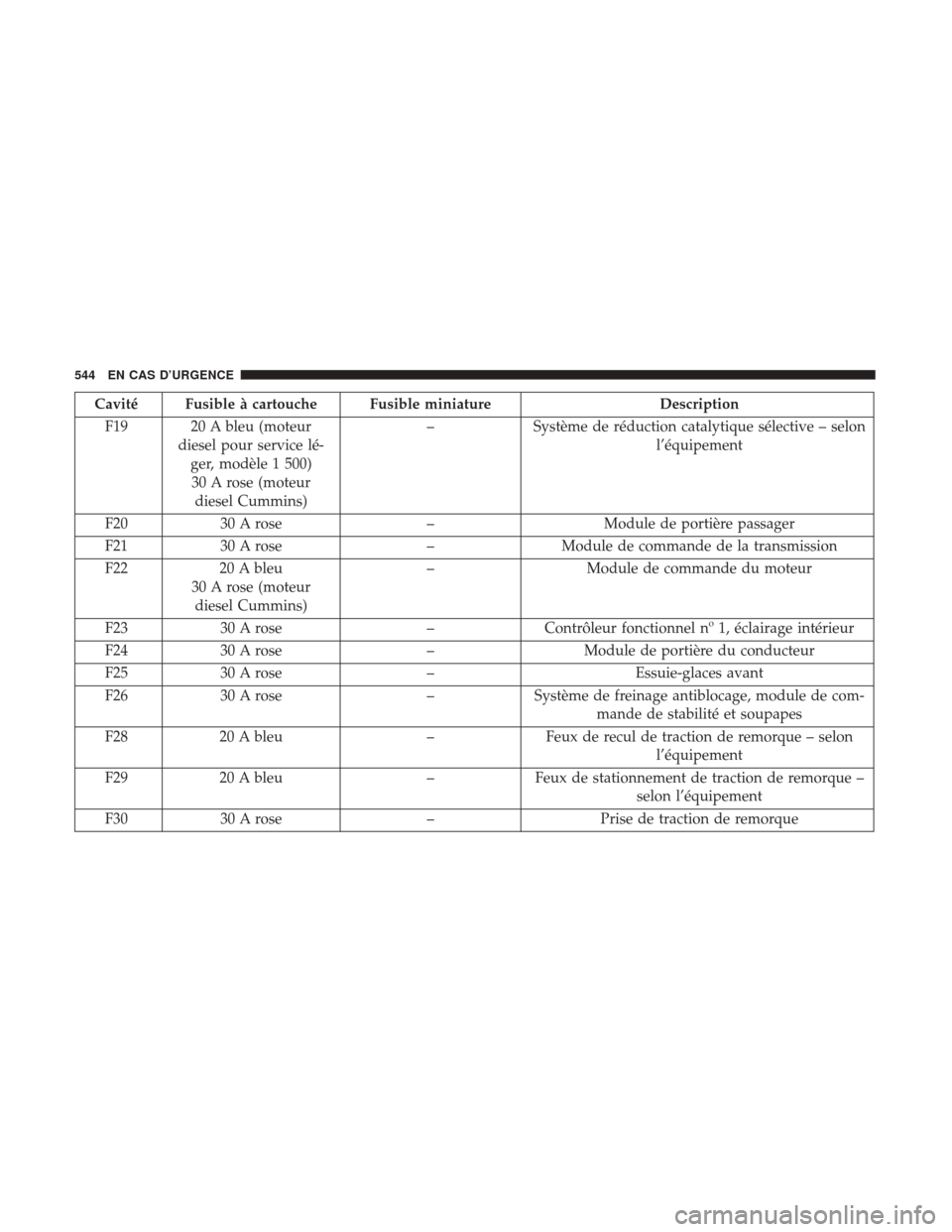

Cavité Fusible à cartouche Fusible miniatureDescription
F19 20 A bleu (moteur diesel pour service lé-ger, modèle 1 500)30 A rose (moteur diesel Cummins) –
Système de réduction catalytique sélective – selon
l’équipement
F20 30 A rose –Module de portière passager
F21 30 A rose –Module de commande de la transmission
F22 20 A bleu
30 A rose (moteur diesel Cummins) –
Module de commande du moteur
F23 30 A rose –Contrôleur fonctionnel nº 1, éclairage intérieur
F24 30 A rose –Module de portière du conducteur
F25 30 A rose – Essuie-glaces avant
F26 30 A rose –Système de freinage antiblocage, module de com-
mande de stabilité et soupapes
F28 20 A bleu –Feux de recul de traction de remorque – selon
l’équipement
F29 20 A bleu –Feux de stationnement de traction de remorque –
selon l’équipement
F30 30 A rose –Prise de traction de remorque
544 EN CAS D’URGENCE

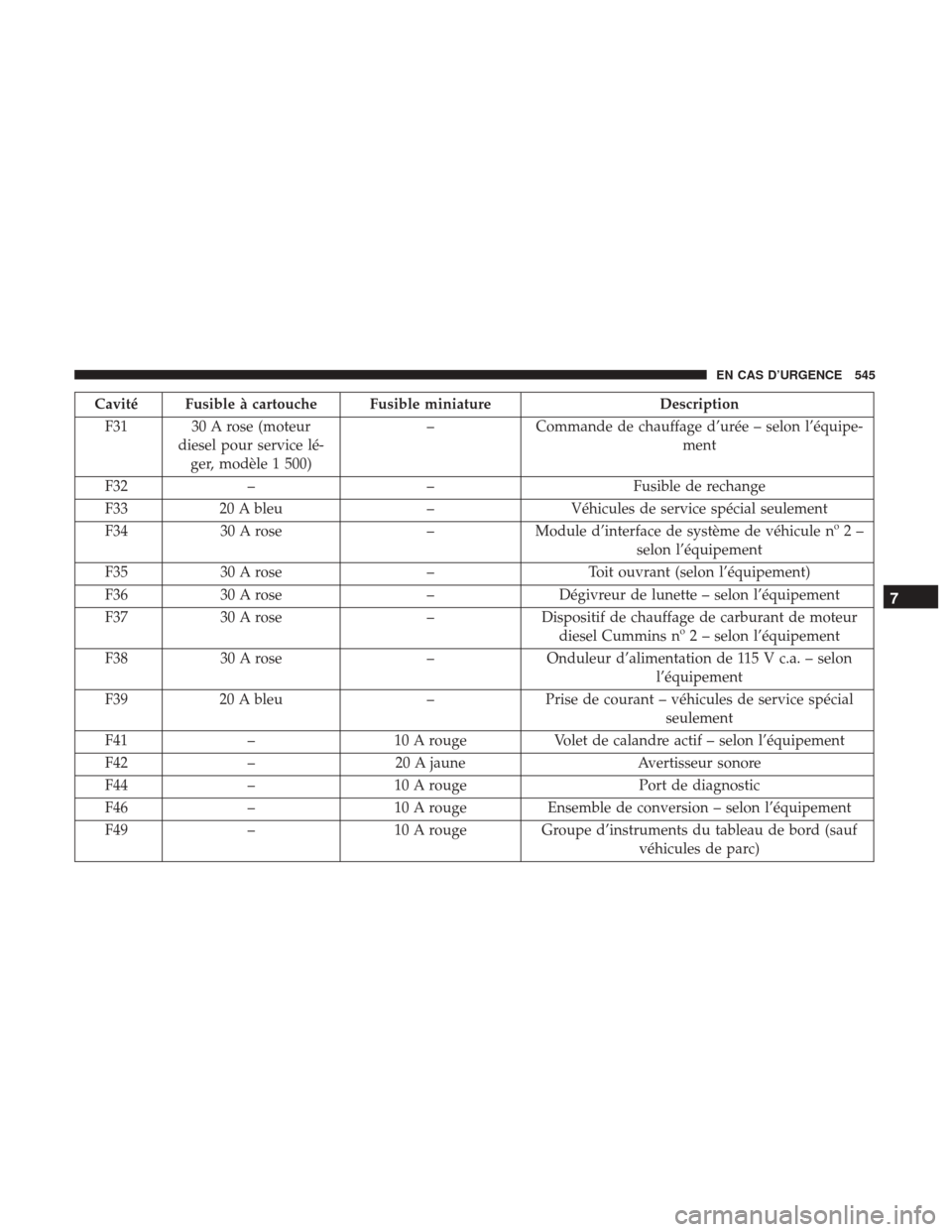

Cavité Fusible à cartouche Fusible miniatureDescription
F31 30 A rose (moteur diesel pour service lé-ger, modèle 1 500) –
Commande de chauffage d’urée – selon l’équipe-
ment
F32 – – Fusible de rechange
F33 20 A bleu –Véhicules de service spécial seulement
F34 30 A rose –Module d’interface de système de véhicule nº 2 –
selon l’équipement
F35 30 A rose –Toit ouvrant (selon l’équipement)
F36 30 A rose –Dégivreur de lunette – selon l’équipement
F37 30 A rose –Dispositif de chauffage de carburant de moteur
diesel Cummins nº 2 – selon l’équipement
F38 30 A rose –Onduleur d’alimentation de 115 V c.a. – selon
l’équipement
F39 20 A bleu –Prise de courant – véhicules de service spécial
seulement
F41 – 10 A rouge Volet de calandre actif – selon l’équipement
F42 – 20 A jaune Avertisseur sonore
F44 – 10 A rouge Port de diagnostic
F46 – 10 A rouge Ensemble de conversion – selon l’équipement
F49 – 10 A rouge Groupe d’instruments du tableau de bord (sauf
véhicules de parc)
7
EN CAS D’URGENCE 545

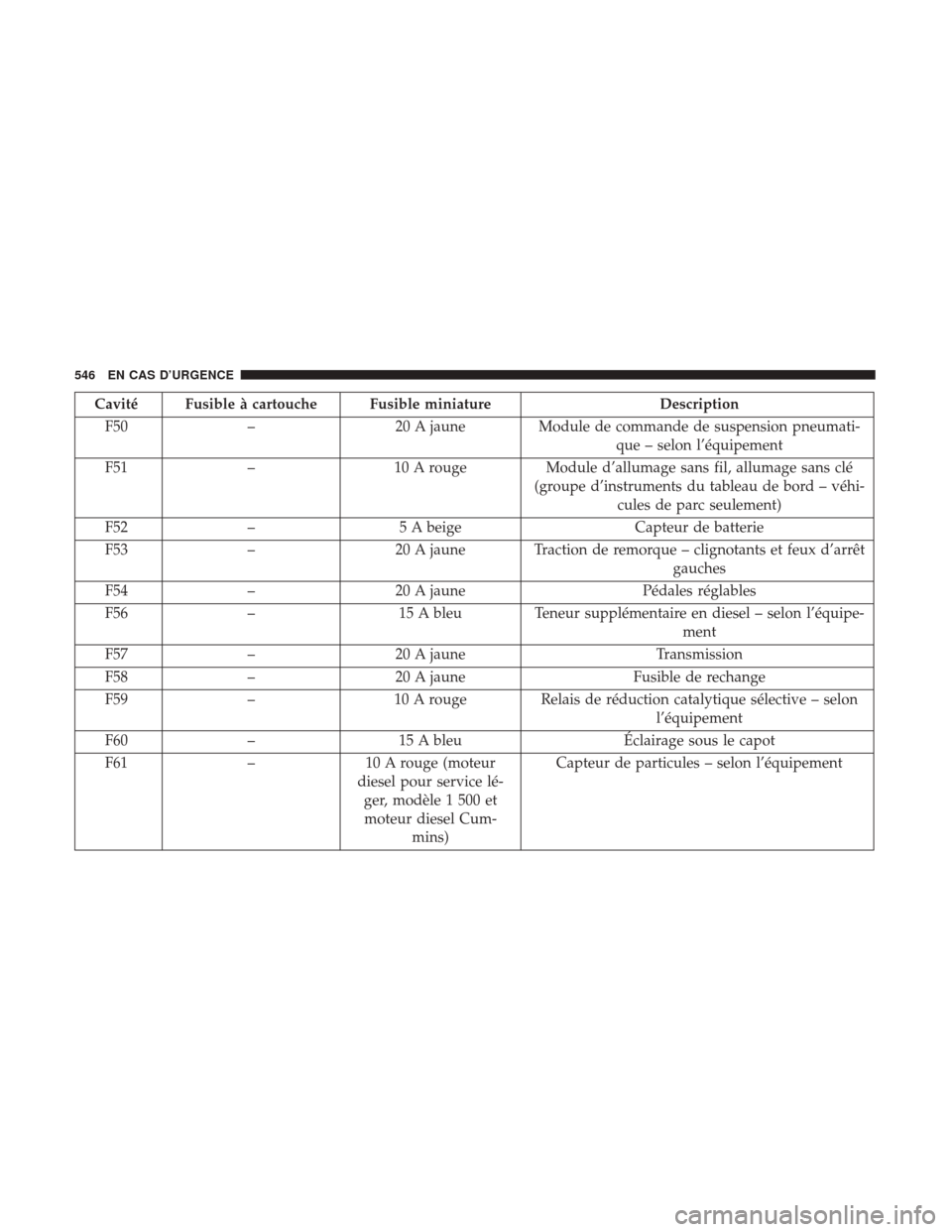

Cavité Fusible à cartouche Fusible miniatureDescription
F50 – 20 A jaune Module de commande de suspension pneumati-
que – selon l’équipement
F51 – 10 A rouge Module d’allumage sans fil, allumage sans clé
(groupe d’instruments du tableau de bord – véhi- cules de parc seulement)
F52 – 5 A beige Capteur de batterie
F53 – 20 A jaune Traction de remorque – clignotants et feux d’arrêt
gauches
F54 – 20 A jaune Pédales réglables
F56 – 15 A bleu Teneur supplémentaire en diesel – selon l’équipe-
ment
F57 – 20 A jaune Transmission
F58 – 20 A jaune Fusible de rechange
F59 – 10 A rougeRelais de réduction catalytique sélective – selon
l’équipement
F60 – 15 A bleu Éclairage sous le capot
F61 –10 A rouge (moteur
diesel pour service lé- ger, modèle 1 500 etmoteur diesel Cum- mins) Capteur de particules – selon l’équipement
546 EN CAS D’URGENCE

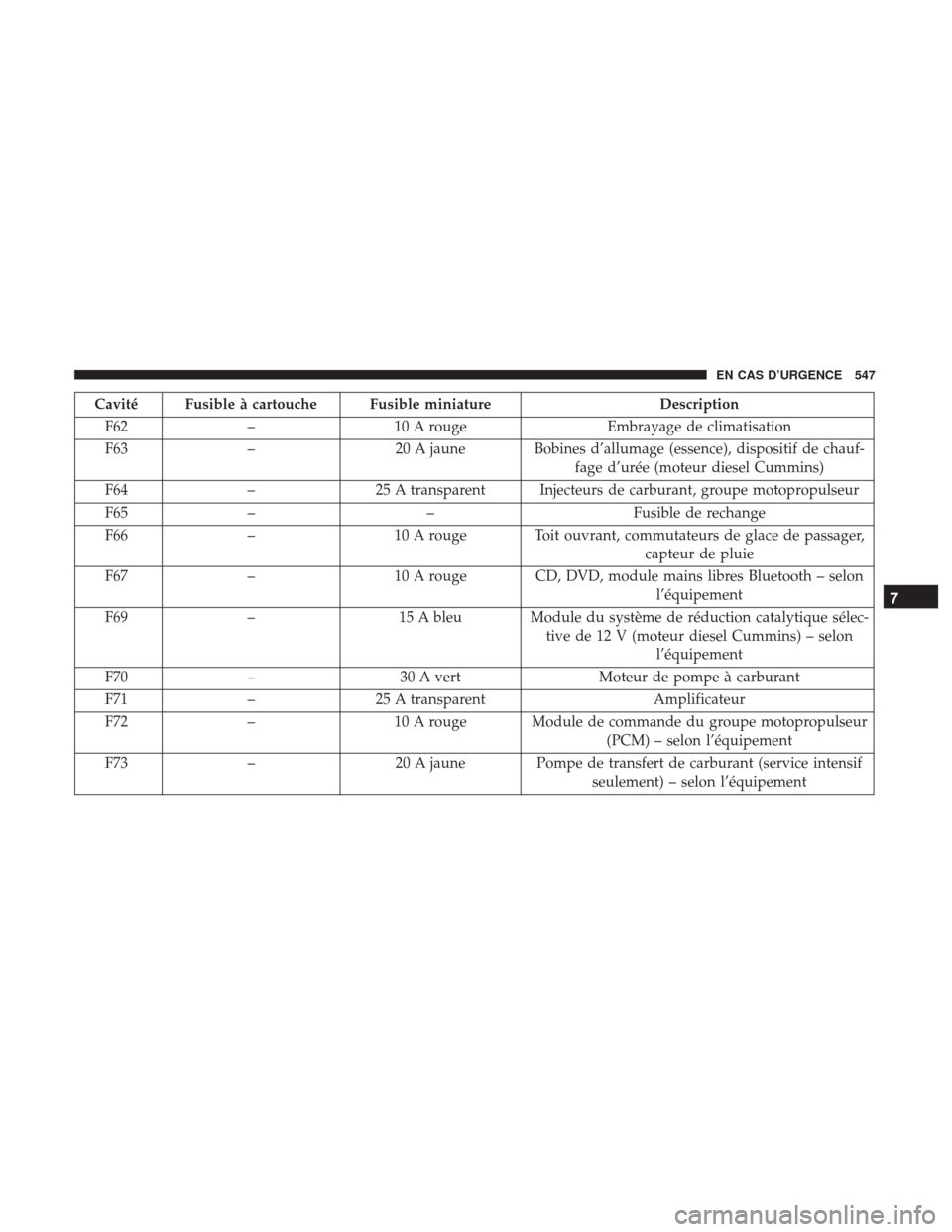

Cavité Fusible à cartouche Fusible miniatureDescription
F62 – 10 A rouge Embrayage de climatisation
F63 – 20 A jaune Bobines d’allumage (essence), dispositif de chauf-
fage d’urée (moteur diesel Cummins)
F64 –25 A transparent Injecteurs de carburant, groupe motopropulseur
F65 – – Fusible de rechange
F66 – 10 A rouge Toit ouvrant, commutateurs de glace de passager,
capteur de pluie
F67 – 10 A rouge CD, DVD, module mains libres Bluetooth – selon
l’équipement
F69 – 15 A bleu Module du système de réduction catalytique sélec-
tive de 12 V (moteur diesel Cummins) – selonl’équipement
F70 – 30 A vert Moteur de pompe à carburant
F71 –25 A transparent Amplificateur
F72 – 10 A rouge Module de commande du groupe motopropulseur
(PCM) – selon l’équipement
F73 – 20 A jaune Pompe de transfert de carburant (service intensif
seulement) – selon l’équipement
7
EN CAS D’URGENCE 547

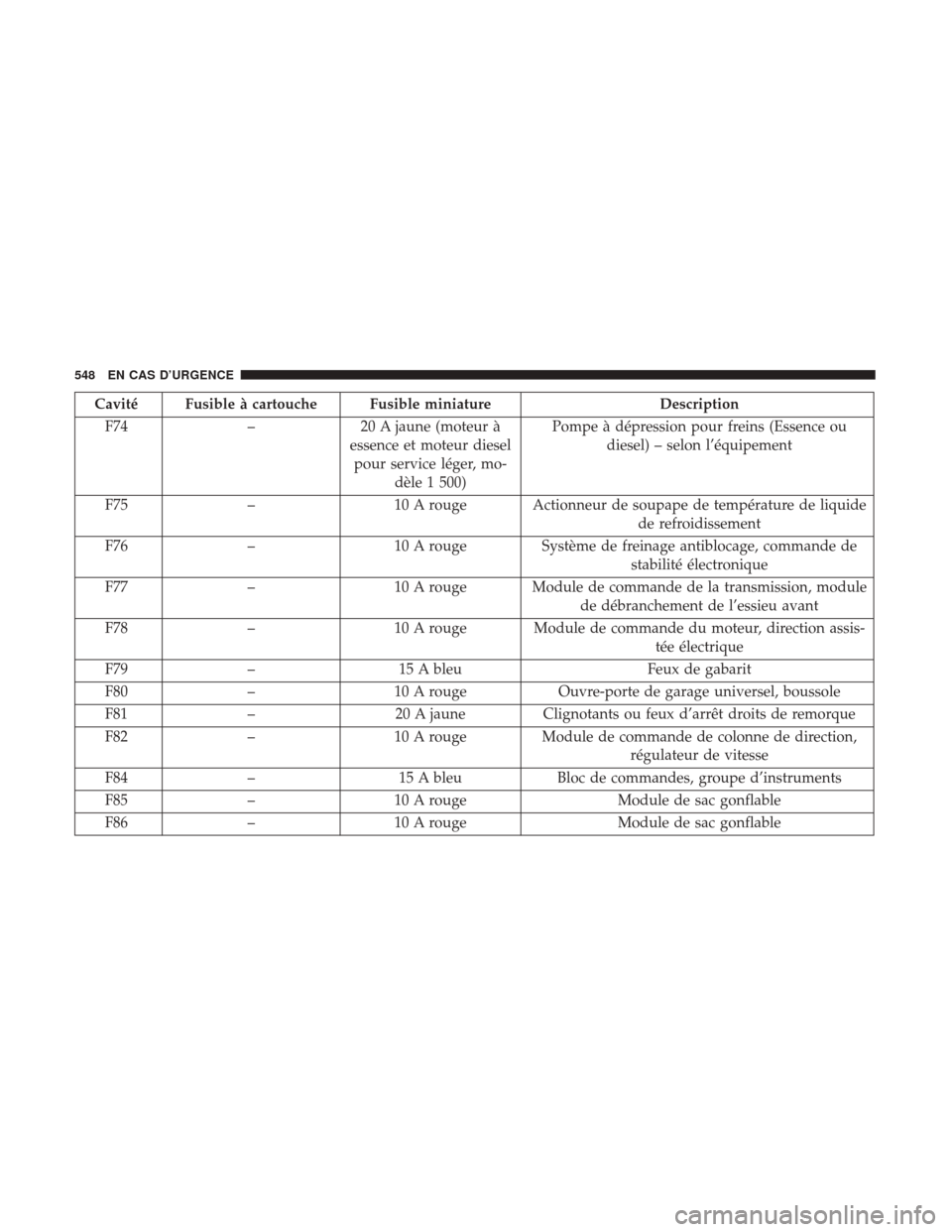

Cavité Fusible à cartouche Fusible miniatureDescription
F74 –20 A jaune (moteur à
essence et moteur diesel pour service léger, mo- dèle 1 500) Pompe à dépression pour freins (Essence ou
diesel) – selon l’équipement
F75 – 10 A rouge Actionneur de soupape de température de liquide
de refroidissement
F76 – 10 A rouge Système de freinage antiblocage, commande de
stabilité électronique
F77 – 10 A rouge Module de commande de la transmission, module
de débranchement de l’essieu avant
F78 – 10 A rouge Module de commande du moteur, direction assis-
tée électrique
F79 – 15 A bleu Feux de gabarit
F80 – 10 A rouge Ouvre-porte de garage universel, boussole
F81 – 20 A jauneClignotants ou feux d’arrêt droits de remorque
F82 – 10 A rouge Module de commande de colonne de direction,
régulateur de vitesse
F84 – 15 A bleu Bloc de commandes, groupe d’instruments
F85 – 10 A rouge Module de sac gonflable
F86 – 10 A rouge Module de sac gonflable
548 EN CAS D’URGENCE
